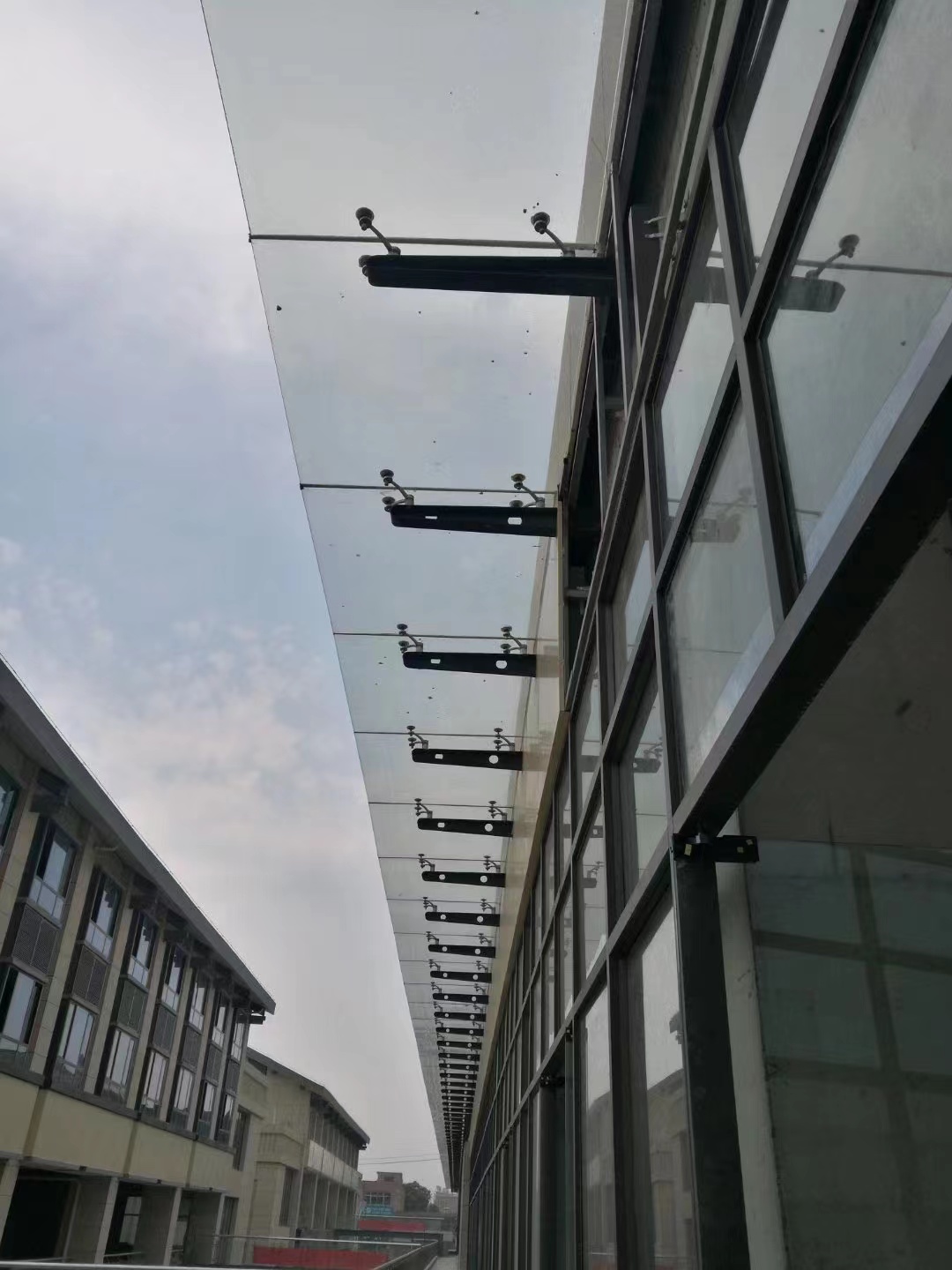

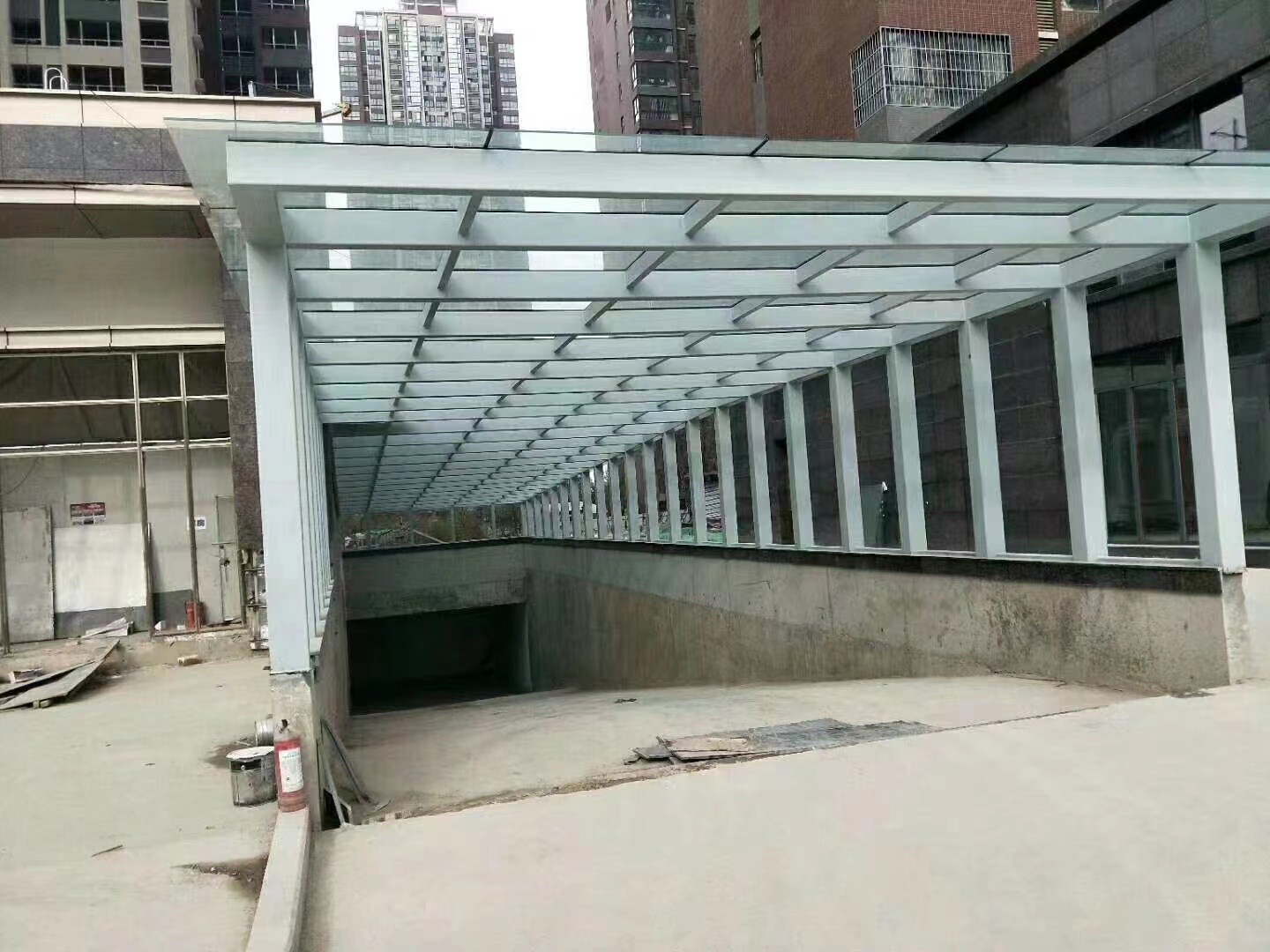

西安钢化夹胶玻璃雨棚施工

一、工艺流程加工准备及下料→测量放线→预埋件安装处理一悬挂臂安装焊接→校准检验→连接受力拉索→不锈钢玻璃爪安装焊接→防锈喷漆处理→夹胶玻璃加工制作安装→调整检验→上下打胶→修补检验→玻璃清洗→清理现场→竣工验收。

二、施工工艺及施工要点

 A、加工准备及下料:按照施工图放样，放样和号料时要预留焊接收缩量和加工余量，根据放样作样板。钢材矫正:钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。热加工的型钢先热加工，待冷却后再号孔。钢板预埋件及其他零件切割钻孔及喷防腐漆处理。

C、预埋件安装处理:定位预埋件安装位置，打钻安装。要求预埋件位置准确、埋设牢固。标高偏差不大于9mm，左右位移不大于20mm。

D、悬挂臂安装焊接:本工程悬挂臂长度超过 7.2米，安装采用焊接，钢角码加强固定。安装前要先调节悬挂臂设计坡度，准确无误方能进行煤接。靠边一条悬挂臂准确无误后，安装另一边一条悬挂臂，就位准确后点焊。然后以此两条悬挂臂为基准拉出悬挂臂的最高、最底标高线，一一焊接剩余悬挂臂，并焊接无缝钢管拉杆。型钢需接长时，先焊接头并矫直。采用型钢接头时，为使接头型钢与钢板预埋件紧贴，应按设计要求铲去楞角。对接焊缝应在焊缝的两端焊上引弧板，其材质和波口型式与焊件相同。焊后气割切除并磨平。

E、校准检验:悬挂臂安装后首先检查现场连接部位的质量。悬挂臂安装质量主要检查悬挂臂竖向面的不垂直度;受压对悬挂臂竖向面的侧面下垂;悬挂臂坡度。保证悬挂臂符合设计受力状态及整体稳定要求。

F、连接受力拉索:定位拉杆基准线、标高线，按要求安装预埋件，焊接拉杆耳板，用高强螺栓连接拉杆和钢骨架，拉杆必须紧固不松动。

G、不锈钢玻璃爪安装焊接:按设计尺寸弹出纵横线及设计标高，用夹具夹紧，进行定位点焊，装配完毕，焊接玻璃爪底座。

H、夹胶玻璃加工制作安装:按设计要求结合实测尺寸确定玻璃尺寸，以及玻璃的开工位置和孔径尺寸，由厂家加工制作。安装不锈钢玻璃爪，玻璃临时固定后进行调整，调整标准横平、竖直、面平。偏差不得超过规定偏差。

I、调整检验:点式玻璃进行整体调整检验，调整标准横平、竖直、面平。偏差不得超过规定偏差。

J、上下打胶:充分清洁玻璃间缝隙，不应有水、油渍、涂料、铁锈、水泥砂浆、灰尘等。充分清洁粘结面，加以干燥。为调整缝的深度，避免三边粘胶。在缝两侧贴保护胶纸保护玻璃不被污染。上下同时打密封胶，注胶后将胶缝表面抹平，去掉多余的胶。注胶完毕，将保护纸撕掉，必要时用溶剂擦拭玻璃。胶在未完全硬化前，不要沾染灰尘和划伤。

K、修补检验:局部修补检验。
