西安钢化玻璃的安全性

      我们在使用钢化玻璃的时候经常不知道该如何使用才是较安全的，如何体现钢化玻璃的安全性，更好的使用。

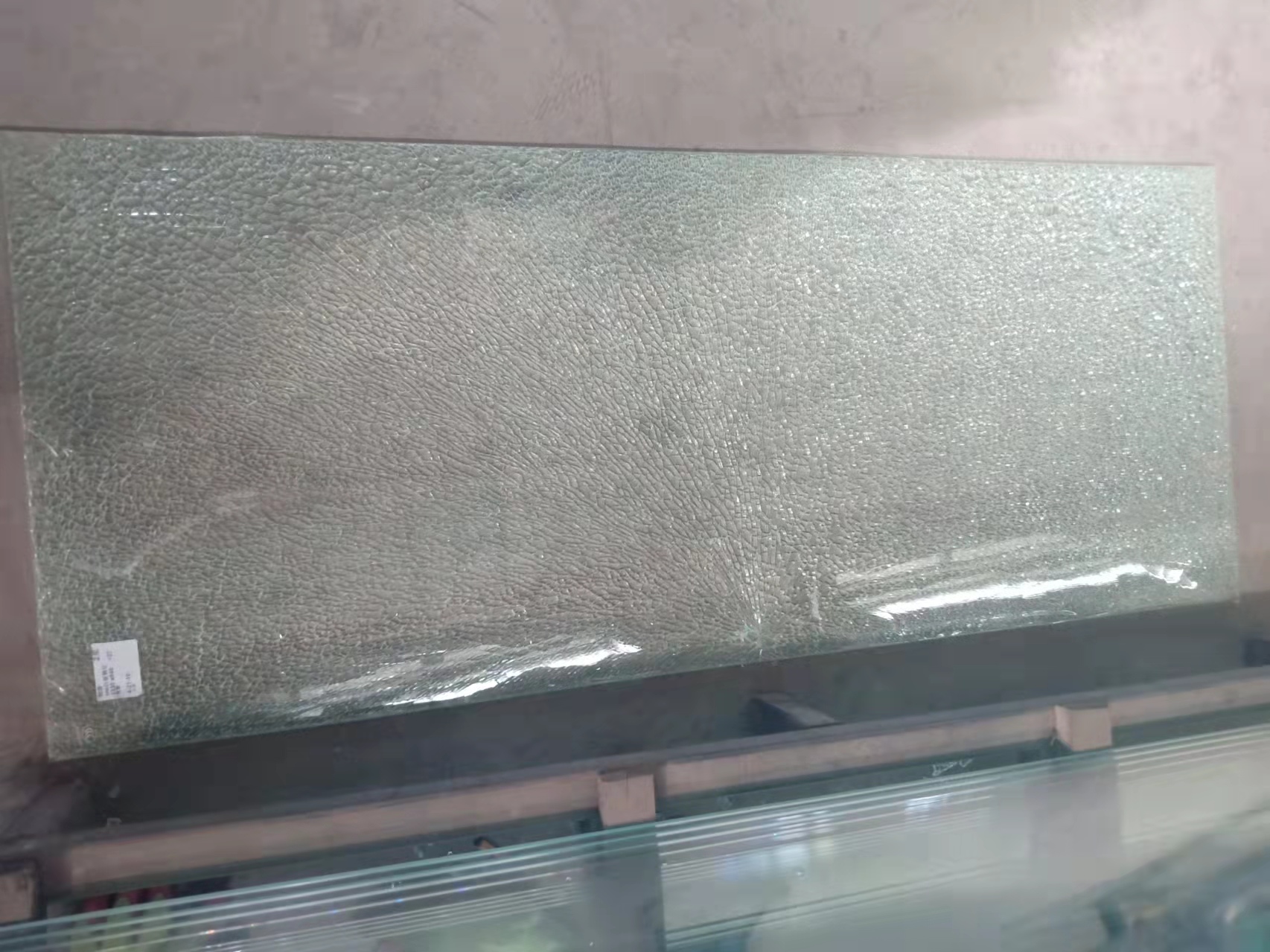

      钢化玻璃其实是一种预应力玻璃，为提高玻璃的强度，通常使用化学或物理的方法。如果硫化镍晶体出现在钢化玻璃的张应力区，那么只要出现晶型转变，就一定会发生自爆。由于晶型转变的时间不定，常温下钢化玻璃的自爆也是完全不确定的，引爆处理降低自爆概率低。

       经严格的均质处理后，钢化玻璃自爆概率会大大降低，每1万平方米玻璃在1年内发生1片自爆的概率仅为1%以下。此时的钢化玻璃才可以称得上真正的安全玻璃。

       当硫化镍晶体从α相态，转变为β相时，晶体的体积会有2-4%的变化，引起钢化玻璃自爆的硫化镍晶体的直径平均为0.2mm左右。钢化玻璃自爆的原因，是由于在玻璃的制造过程中，在原料或耐火材料等的熔出物中混有一些含镍杂质，这些杂质在玻璃熔融过程中，互相使用形成了硫化镍晶体。硫化镍晶体超过380℃高温是α相态，常温下是β相。

       在冷却风的作用下玻璃冷却速度非常快，当钢化玻璃被冷却到常温，结构完全固定后，硫化镍晶体还来不及转换成低温态的β相，而仍以高温的α相态存在。在原片玻璃成型时，需经过一个缓慢的退火过程，硫化镍晶体基本不会影响玻璃的强度。但是当对玻璃进行钢化加工时情况就大不相同了。由于钢化玻璃采用的是淬火工艺。

       解决钢化玻璃自爆的办法，是对钢化玻璃进行均质处理：就是将钢化玻璃重新加热到280-300℃，然后保温2-4小时，使有条件发生自爆的钢化玻璃在这个过程中爆裂。钢化玻璃的均质还称为钢化玻璃的引爆处理或钢化玻璃的热浸处理。如果硫化镍晶体出现在钢化玻璃的张应力区，那么只要出现晶型转变，就一定会发生自爆。
